何が面白いか知っていますか？ほとんどの人は、毎日何も考えずにプラスチックの押出成形品の前を通り過ぎます。車の窓の周りの装飾はありますか？押し出し加工。冷蔵庫のドアのウェザーストリップ？はい、押し出しもしました。おしゃれなモダンな照明器具の LED ストリップを保持するプラスチックの溝も、-すべて異形押出プラスチック製造によって作られています。
私は何年も製造業に携わってきましたが、異形押出プラスチックは依然として実際よりもはるかに複雑に聞こえるプロセスの 1 つです。確かに技術的なことが関係していますが、その核心は何でしょうか？基本的には、必要な正確な断面を得るために、成形された穴に溶けたプラスチックを押し込みます。-歯磨き粉をチューブに通すようなものだと考えてください。ただし、歯磨き粉の代わりに溶融ポリマーが使用され、丸い開口部の代わりに、プロジェクトが要求するあらゆる形状を作成できる精密に機械加工された金型が使用されます。
なぜ企業はこのプロセスに立ち戻り続けるのか
異形押出プラスチックの人気の理由は次のとおりです。-無駄に高価でなく、非常に多用途であることが特徴です。先月、私は片側が硬く、反対側が柔軟である必要がある部品を必要としているクライアントと話をしていました。従来の製造では、複数のコンポーネント、接着剤、組み立て時間、潜在的な故障点を検討することになります。異形押出プラスチックでは? 2 つの異なる材料特性を備えた 1 つの連続した部品が、機械を 1 回通過するだけで完成します。
コスト削減も理論上のものにとどまりません。数千直線フィートの材料を生産する場合、連続押出成形と他の製造方法の効率が非常に明白になります。シートやブロックから形状を切り出すわけではないため、材料の無駄が最小限に抑えられます。材料は一方の端から入り、もう一方の端から完成したプロファイルとして出てくるだけで、基本的にはそれだけです。
本当に興味深いのは、1 つの押し出しで複数のマテリアルを操作し始めるときです。数年前のこのプロジェクトでは、半透明のプラスチックのハウジングと、中心を通る不透明のプラスチックのインサートが必要だったのを覚えています。従来の方法では、2 つの別々の製造プロセスを経て、それらを何らかの方法で結合する必要がありました。-これは、期待したほどきれいに機能することはありません。異形押出プラスチックを使用すると、両方の材料を同時に実行して、押出プロセス自体中に 2 つの材料が分子結合して単一の一体化した部品を作成できます。
実際の製造工程

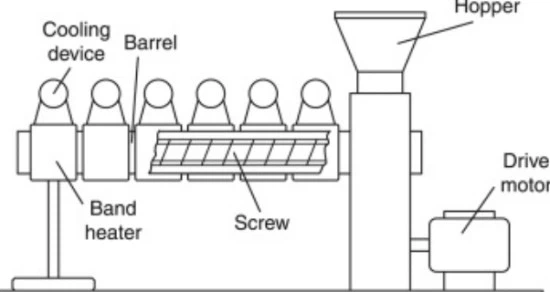

異形押出プラスチック施設に入ると、その長さに沿ってさまざまなステーションを備えた巨大な金属管のように見えるものを見るでしょう。生のプラスチック ペレットは-通常は小さな米粒のように見えます-。一方の端からホッパーに投入されます。そこから、それらは加熱ゾーンを通って移動し、そこで温度が徐々に上昇し、最終的にすべてが溶けて均一な粘性の塊になります。
それに伴うプレッシャーは相当なものだ。 1平方インチあたり数千ポンドの圧力で、溶融した材料がダイを通して押し出されるということです。そのダイは魔法が起こる場所です-それは、作成しようとしている断面のネガティブなイメージを持つ、精密に機械加工された金属片です-。溶融した異形押出プラスチックはこの開口部を通って押し出され、最終的な形状で反対側に出てきます。
しかし、それはまだ終わっていません。新鮮な押出物は熱いタフィーのようなものです。-冷えると垂れたり、変形したり、縮んだりします。そのため、材料はすぐに真空サイジングタンクに入ります。負圧により、まだ柔らかいプラスチックが冷却フォームに押し付けられ、必要な正確な寸法が維持されます。{4}}次に、さらに冷却するために水浴を通過させますが、温度は慎重に制御する必要があります。冷却が早すぎると内部応力が発生し、後で反りの原因となります。遅すぎると生産速度が低下します。
冷却されて安定すると、異形押出プラスチックは、部品に必要な仕上げプロセスに到達する前に、{0}}寸法精度に重要な-一定のライン速度を維持するプル ローラーの中を移動します。もしかしたら、単純な長さの切り取り操作かもしれません。--おそらく、穴を開けたり、部分をトリミングしたり、追加の機能を追加したりする二次加工が行われる可能性があります。最終的なアプリケーションが何を必要とするかによって完全に異なります。
複数のマテリアルを使って創造性を発揮する
共押出成形では、異形押出プラスチックの真価が発揮されます。{0} 1 台の押出機が 1 つの材料をダイに供給するのではなく、2 台以上の押出機があり、それぞれが異なる材料を処理し、すべてが同じダイに集中します。材料は溶けたまま流れて結合し、他の方法ではほぼ不可能な組み合わせが生まれます。
私は昨年、自動車のドアシールのプロジェクトに取り組みました。クライアントは、シールの大部分を、-比較的安価で、耐候性-、ドアフレームに押し付けるのに十分な柔軟性を備えた標準的な黒色のゴム化合物にする必要がありました。しかし、シールが車体と接触する部分には、ガタつきを防ぎ、より優れた遮音性を提供するために、より柔らかいクッション素材が必要でした。ああ、目に見える外面には 3 番目の素材が必要でした。-より優れた耐紫外線性と、より高級に見えるわずかに光沢のある仕上げを備えた素材が必要でした。
Tri- 押出は、1 つの製造パスで 3 つの要件すべてに対応しました。異形押出プラスチックのセットアップでは、ダイ内で融合する 3 つの異なる材料の流れが使用され、各材料は完成断面の必要な場所に正確に配置されます。-。別の方法では、3 つの個別の製造ステップに加えて接着が必要となり、{4}時間もコストも増加し、潜在的な障害点も増えます。
達成できるデュロメーターの変化も非常に顕著です。ショア A 硬度 90 のセクションのすぐ隣に、ショア A 硬度 40 のセクションがあり、すべて 1 つの連続異形押出プラスチック片内にある場合があります。この種のマルチ-デュロメーター機能により、単一材料プロセスでは現実的ではない設計の可能性が広がります。-
実際に重要な技術的考慮事項
異形押出プラスチック加工のすべては、材料の選択によって決まります。 PVC は、経済的で加工が容易で、幅広い用途に対応できるため、依然として非常に人気があります。ただし、要件によっては、耐衝撃性と透明性を求めるポリカーボネート、柔軟性とソフトタッチの用途を求める TPE、または耐薬品性や高温性能などの特殊な特性を求めるさまざまなエンジニアリング プラスチックが必要になる場合があります。-
金型の設計も、業界外では十分な注目を集めていない重要な要素です。不適切に設計されたダイは不均一な流れを引き起こし、壁厚の変化、表面欠陥、または寸法の不一致として現れます。優れた金型設計では、プロファイルの異なる領域が異なる速度でどのように冷却されるか、材料が複雑な形状をどのように流れるか、反りの原因となる内部応力を最小限に抑える方法が考慮されます。
プロセス全体の温度制御も非常に正確である必要があります。バレルに沿った異なるゾーンは異なる温度で動作し、材料を過熱することなく徐々に処理温度まで上げます。熱すぎるとポリマーの劣化が始まり、機械的特性に影響を与え、変色を引き起こす可能性があります。冷たすぎると溶解が不十分になり、表面仕上げが悪くなり、材料が破損する可能性があります。
回線速度は単純に見えますが、実際にはバランスが重要です。高速化は生産速度の向上を意味しますが、冷却システムがそれに追いつく必要があり、寸法安定性が損なわれないようにする必要があります。速度が遅いほど、寸法制御は向上しますが、スループットは低下します。特定の異形押出プラスチックの用途ごとに最適なスポットを見つけるには経験が必要であり、初期設定中に試行錯誤を繰り返すこともよくあります。--
予想外の現実世界のアプリケーション-
異形押出プラスチックは、最も意外な場所に現れます。医療機器ではこれが広く使用されています。-複数のルーメンを備えたチューブ、長さ方向に沿って剛性が異なるカテーテル コンポーネント、または硬いコアに結合されたソフト グリップを備えた手術器具のハンドルを思い浮かべてください。厳しい公差を維持しながら厳格な清浄度要件を満たせるため、医療用途に最適です。
建設資材もまた巨大な市場を代表します。窓枠、ドアの形材、デッキ手すりシステム、ビニール製サイディング-はほぼすべて押出成形で製造されています。建築市場では、材料の使用量と重量を最小限に抑えながら構造強度を提供する複雑な中空プロファイルを作成できる能力が特に評価されています。
家庭用電化製品も異形押出プラスチックに大きく依存しています。ケーブル管理ソリューション、ディスプレイのエッジ トリム、防水用のガスケットとシール-リストは続きます。テクノロジー企業は、複数の機能要素を 1 つの押し出しプロファイルに統合して、組み立て手順と潜在的な障害点を削減できることを気に入っています。
このプロセスが進化し続ける理由
異形押出プラスチック業界は停滞しているわけではありません。材料科学は進歩を続けており、より優れた特性、より容易な加工、または改善された持続可能性プロファイルを備えたポリマーを提供します。リサイクルされた内容物はますます一般的になってきており、消費者後または産業後リサイクルされたプラスチックを押出成形プロセスに組み込む技術も向上し続けています。-
機器メーカーも能力の限界を押し広げ続けています。最新の押出ラインは、より優れた温度制御、より洗練された自動化、およびますます正確な寸法制御を提供します。一部の新しいシステムでは、実際にリアルタイムでプロファイルを測定し、仕様を自動的に維持するための微調整を行うことができます。{{3}これは、少し前までは SF のようなことだったと思われます。
異形押出プラスチック製造に固有の柔軟性は、市場の需要の変化にうまく適応できることを意味します。ある製品から別の製品に切り替える必要がありますか?金型を変更し、材料フィードとプロセスパラメータを調整すると、まったく異なるプロファイルが実行されます。この種の製造の機敏性は、製品ライフサイクルが縮小し続け、カスタマイズが例外ではなく標準になりつつある市場において真の価値を持ちます。
自分のプロジェクトにとって何が意味があるのかを検討する
すべてのプラスチック部品が異形押出プラスチック製造の恩恵を受けるわけではありません。一貫した断面ではなく複雑な 3 次元形状が必要な場合は、おそらく射出成形の方が合理的です。-数量が非常に少ない場合は、-ほんの数百個-}在庫から機械加工したほうが、工具コストがかからず経済的になる可能性があります。
しかし、一貫した断面の連続長さが必要な場合、特に複数の材料やプロファイルに沿って特性が変化する場合、プロファイル押出プラスチックは非常に魅力的になります。{0}}設計の柔軟性、材料効率、生産速度の組み合わせにより、適切な用途に最適な製造アプローチが生み出されます。
工具への投資も検討する価値があります。はい、カスタムの金型が必要ですが、それらは無料ではありません。しかし、射出成形ツールやその他の製造代替手段と比較すると、押出ダイは比較的手頃な価格です。さらに、一度金型を調整したら、何年も変更せずに材料を製造できます。-もちろん、製品設計が安定していることが前提です。
異形押出プラスチックが他の製造方法と比較してどのような場合に意味があるのかを理解するには、結局、要件を実際に分析する必要があります。何巻を見ていますか?どのような材料特性が重要ですか?あなたの断面はどれくらい複雑ですか?-二次的な操作が関係していますか?これらの質問に対する正直な回答を早い段階で得ることで、後の開発プロセスでの多くの悩みを軽減できます。
